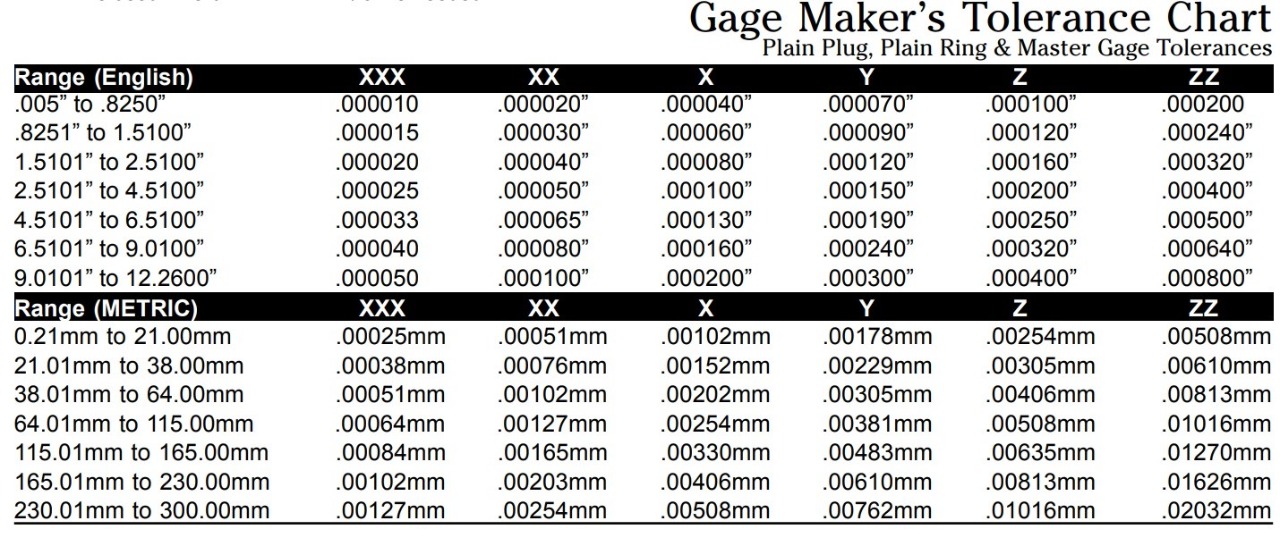

Tolerancia para Gages

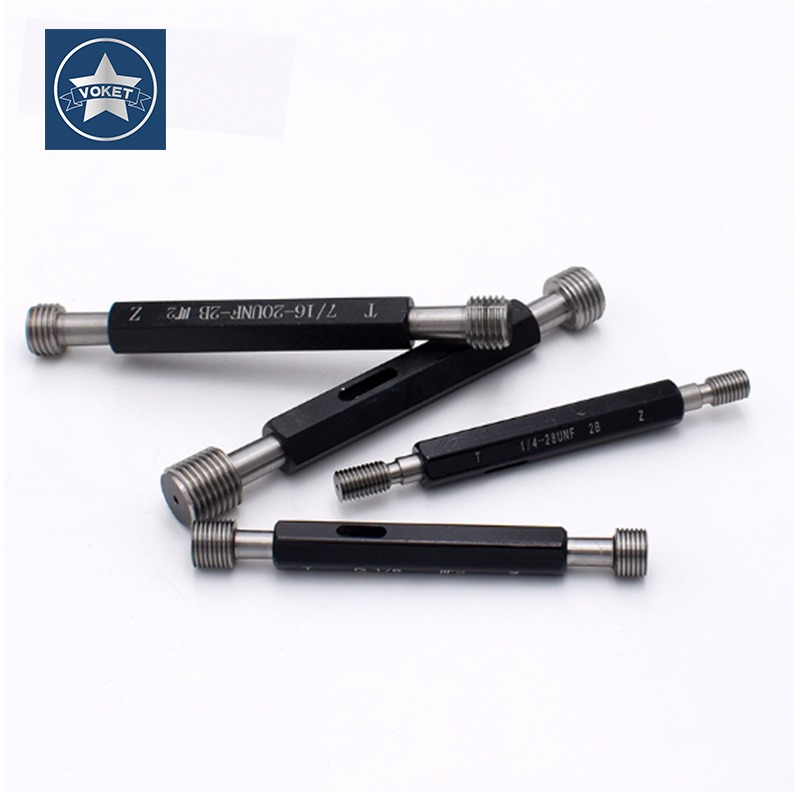

La mayoría de las empresas manufactureras que fabrican piezas para la Industria automotriz tienen que hacer roscas de diferentes tipos, M6, M8, M10 etc, algunas son formadas y otras son cortadas dependiendo de los procesos, sin embargo como área de calidad / Metrología es importante que verifiques que estas roscas se encuentran bien dimensionalmente y para ello debes de verificarla por lo menos con dos tipos de gages, el de rosca y el diámetro de núcleo éste último es un perno que verifica el tamaño del diámetro menor es decir los picos de la rosca, el pasa es un perno liso cilíndrico hecho al diámetro de núcleo en Condiciones máximas de material, y el no pasa es un perno cilíndrico diamantado al diámetro de núcleo en condiciones mínimas de material.

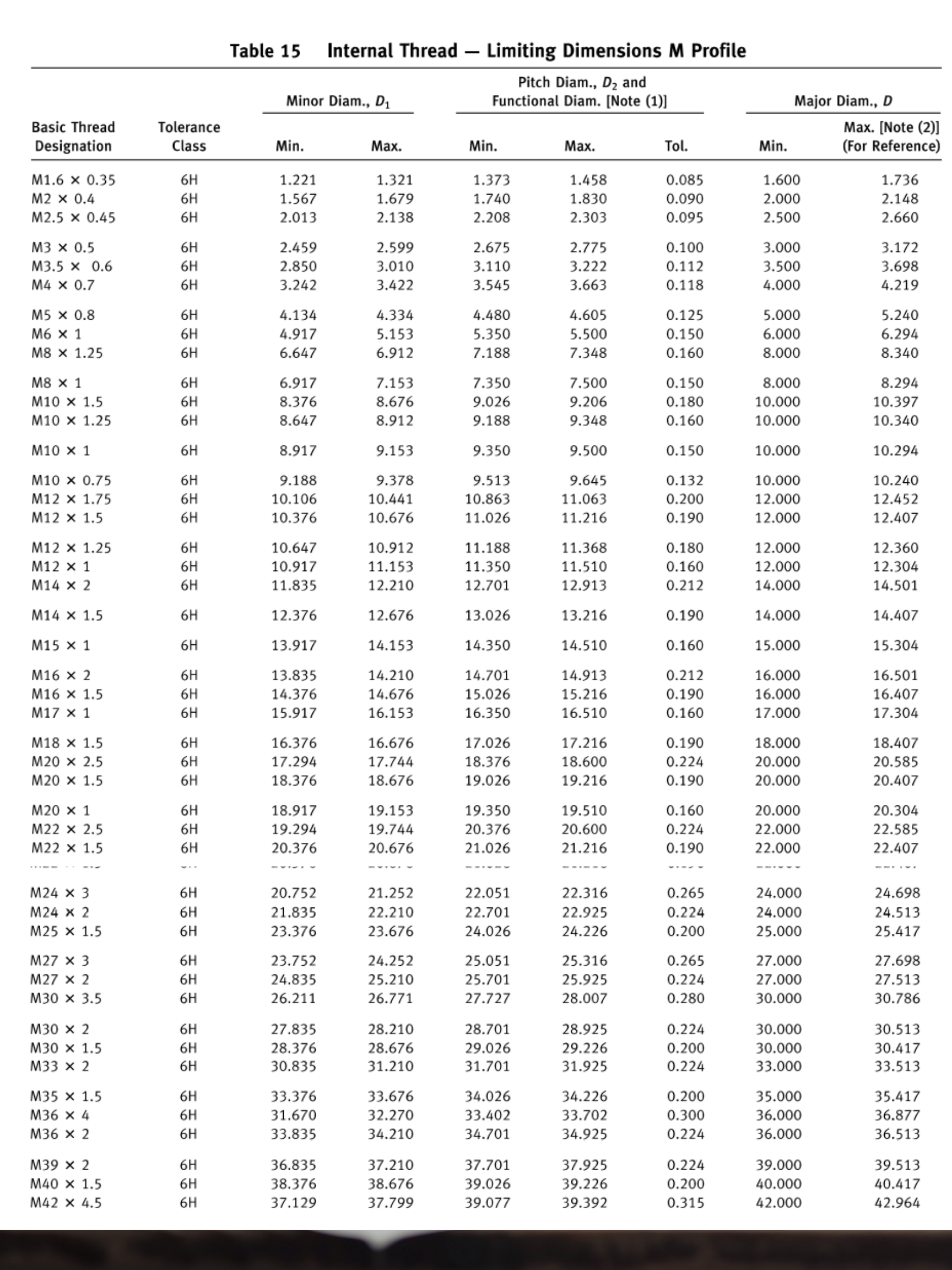

Aquí una tabla de la norma ASME B1.13M-2005
si tienes dudas o quieres más información para conocer que tolerancia necesitan tus gages contactanos al
442-258-0318
juan.esquivel@dttechniques.com
y cotiza con nosotros cualquiera de nuestros servicios especializados

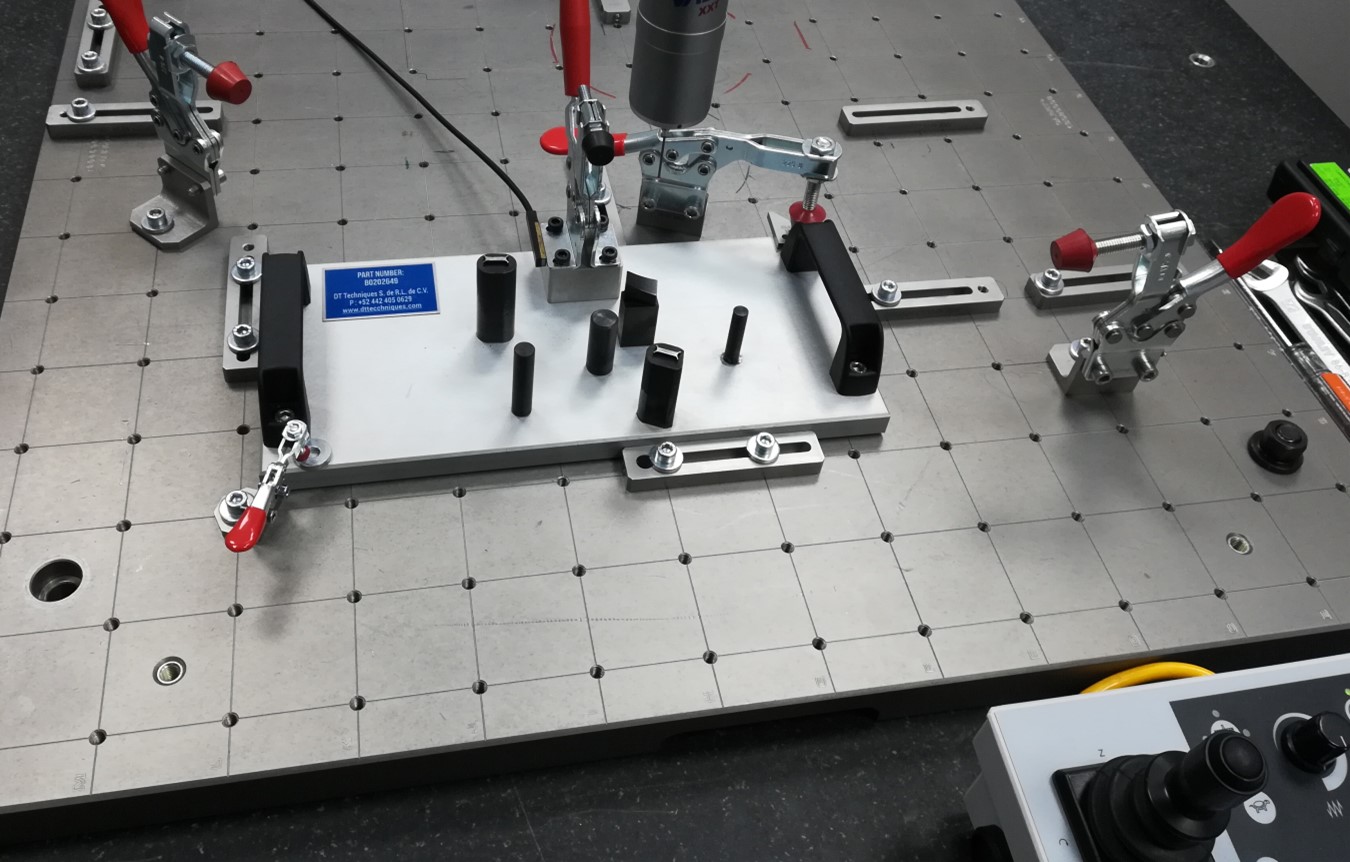

Certificación de fixtures y gages
¿Tus dispositivos de inspección ya están certificados? Como parte del control de la calidad, solemos encontrar dispositivos como fixtures y gages funcionales. Todos estos artefactos deben tener trazabilidad a patrones de medición, puesto que debe existir una correspondencia en las mediciones dimensionales realizadas con cada instrumento. DT Techniques puede realizar sus certificaciones dimensionales y asesorarle sobre la interpretación de resultados, con la finalidad de detectar desviaciones en exceso y lograr una corrección en los dispositivos. ¡Solicite su cotización el día de hoy con nuestros asesores DT!
